Jak będzie działać urządzenie zakłócające sygnał RF?

Zagłuszacze sygnału o częstotliwości radiowej (RF) działają poprzez transmisję silnych sygnałów RF w tym samym paśmie częstotliwości co sygnał docelowy, zakłócając w ten sposób normalną komunikację i działanie sygnału docelowego.

1. Generowanie sygnału

(1) Wybór częstotliwości: Zagłuszacze są zaprojektowane do działania w określonym zakresie częstotliwości. Na przykład, jeśli zostanie użyty do zakłócania sygnałów telefonów komórkowych, wybierze pasma częstotliwości używane przez sieci komórkowe, takie jak GSM (900 MHz i 1800 MHz w niektórych regionach), CDMA lub różne pasma częstotliwości używane w sieciach 3G, 4G i 5G. W przypadku zagłuszania Wi-Fi skoncentruje się na pasmach częstotliwości 2,4 GHz i 5 GHz.

(2) Obwód generowania sygnału: Wewnątrz urządzenia znajduje się obwód generowania sygnału, który służy do generowania sygnału RF. Obwód ten zwykle zawiera elementy takie jak oscylator (w celu wygenerowania częstotliwości podstawowej) i wzmacniacz (w celu zwiększenia mocy generowanego sygnału). Wygenerowany sygnał jest następnie dostosowywany tak, aby miał odpowiednią charakterystykę.

2. Wzmocnienie mocy

(1) Wzmocnienie siły sygnału: Po wygenerowaniu sygnału RF zwykle przechodzi on przez stopień wzmacniacza mocy. Wzmacniacz mocy zwiększa moc sygnału do poziomu, który może skutecznie zakłócać sygnał docelowy. Na przykład moc wyjściowa typowego zakłócacza sygnału RF może wynosić od kilku watów do kilkudziesięciu watów, w zależności od zastosowania i pożądanego zakresu zakłóceń. Wyższa moc wyjściowa umożliwia sygnałowi zagłuszającemu pokrycie większego obszaru i skuteczniejsze tłumienie prawidłowych sygnałów.

(2) Zastosowanie komponentów o dużej mocy: Stopień wzmacniacza mocy zazwyczaj wykorzystuje komponenty, takie jak tranzystory LDMOS (lateralnie rozproszone półprzewodniki z tlenku metalu) lub inne urządzenia półprzewodnikowe dużej mocy. Komponenty te są w stanie obsłużyć duże ilości energii elektrycznej i przekształcić moc wejściową w moc wyjściową RF o dużej mocy.

3. Transmisja

(1) Rozmieszczenie anteny: Wzmocniony sygnał RF jest następnie przesyłany do powietrza przez antenę. Antena jest ważną częścią urządzenia zagłuszającego, ponieważ może emitować sygnał we wszystkich kierunkach (antena dookólna) lub w określonym kierunku (antena kierunkowa, która może być używana do namierzania określonego obszaru lub źródła sygnału). Rodzaj użytej anteny zależy od scenariusza zastosowania i wymaganego zasięgu.

(2) Propagacja sygnału: Po przesłaniu sygnału zakłócającego rozprzestrzenia się on w powietrzu w postaci fal elektromagnetycznych. Rozprzestrzenia się z prędkością światła i rozprzestrzenia się w pewnym zakresie. Gdy dotrze do urządzenia odbiorczego (takiego jak telefon komórkowy, router Wi-Fi, dron itp.), zakłóca normalny sygnał, który te urządzenia próbują odebrać.

4. Mechanizmy interferencyjne

Podsumowując, zakłócacze sygnału RF generują, wzmacniają i przesyłają silne sygnały RF w docelowym paśmie częstotliwości, zakłócając normalne działanie urządzeń wykorzystujących te częstotliwości do komunikacji, skutecznie zagłuszając ich sygnały. Warto zauważyć, że w wielu regionach stosowanie zakłócaczy sygnału RF jest prawnie ograniczone, ponieważ mogą zakłócać legalne usługi komunikacyjne.

(2) Generowanie szumu i zniekształceń: Oprócz przekroczenia dopuszczalnej mocy sygnału, sygnał zakłócający wprowadza również szum i zniekształcenia do obwodów odbiornika. Losowy lub chaotyczny charakter sygnału zakłócającego zakłóca normalne działanie procesu demodulacji odbiornika, utrudniając urządzeniu wydobycie znaczących informacji z prawidłowego sygnału.

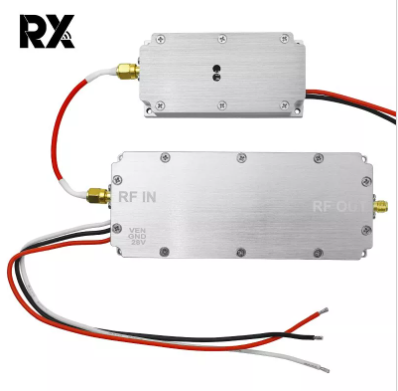

Moduł wzmacniacza mocy RF o mocy 30 W

Podsumowując, zakłócacze sygnału RF generują, wzmacniają i przesyłają silne sygnały RF w docelowym paśmie częstotliwości, zakłócając normalne działanie urządzeń wykorzystujących te częstotliwości do komunikacji, skutecznie zagłuszając ich sygnały. Warto zauważyć, że w wielu regionach stosowanie zakłócaczy sygnału RF jest prawnie ograniczone, ponieważ mogą zakłócać legalne usługi komunikacyjne.
