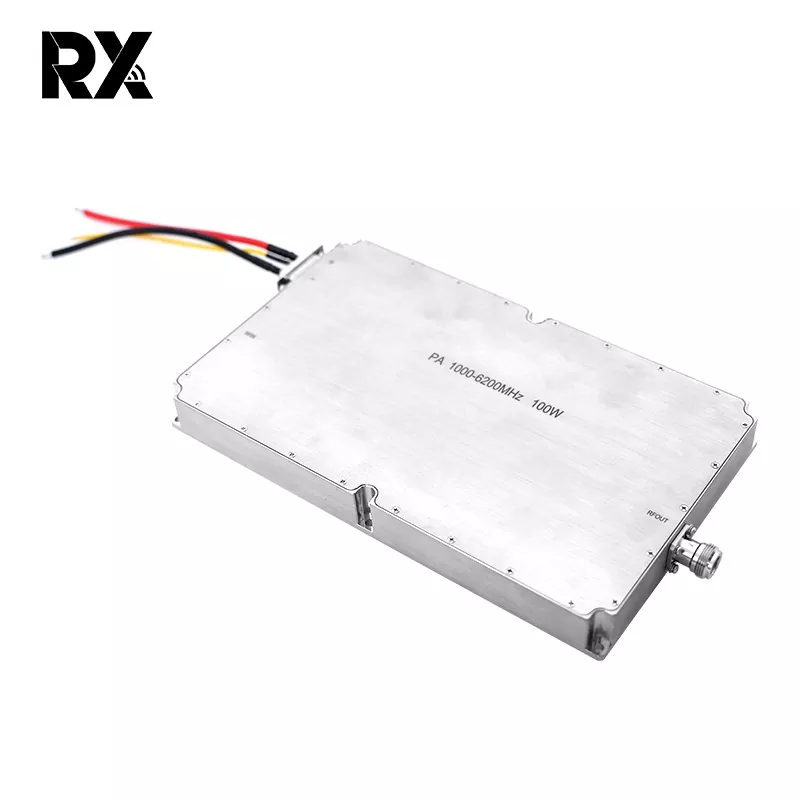

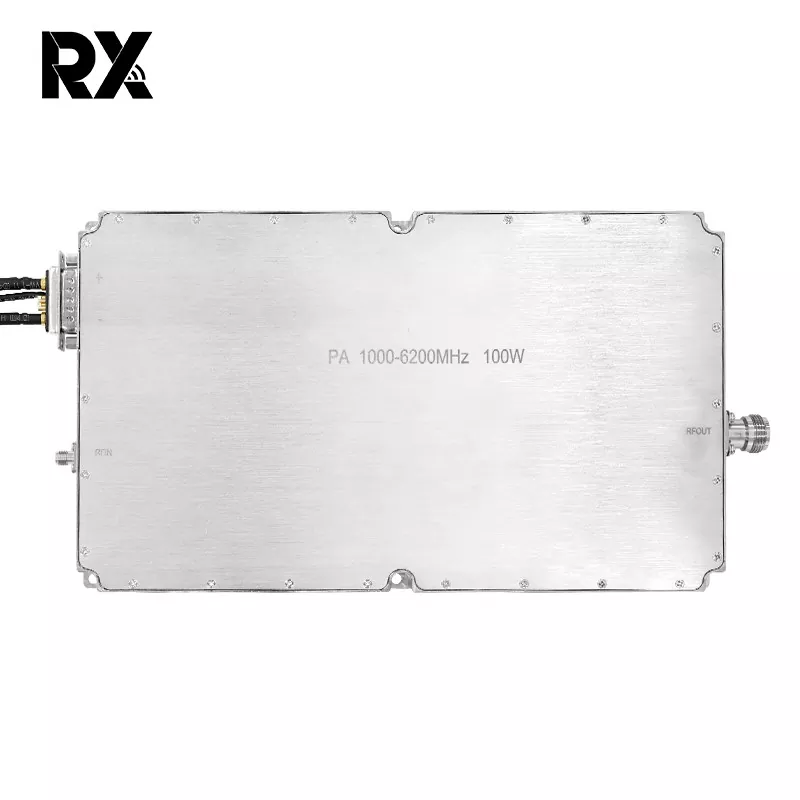

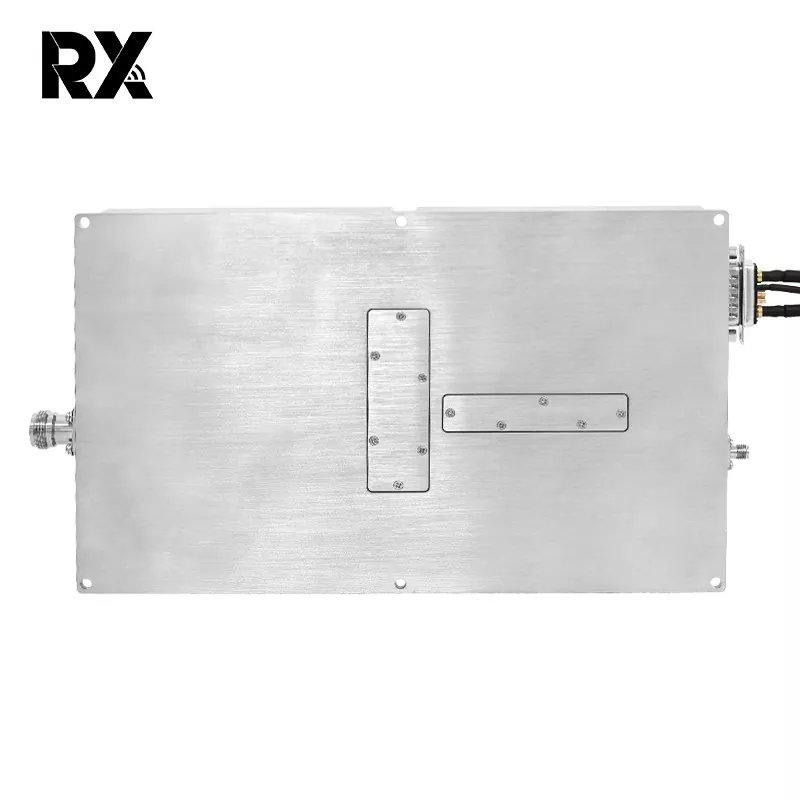

Ultraszerokopasmowy wzmacniacz mocy 100 W o dużej mocy 1000–6000 MHz i mocy 100 W

Ultraszerokopasmowy wzmacniacz mocy 100 W o częstotliwości 1000–6000 MHz i mocy 100 W to moduł RF. Pojedynczy moduł może pokryć zakres 1–6 GHz, eliminując potrzebę stosowania tradycyjnych wielopasmowych obwodów przełączających, znacznie zmniejszając rozmiar i złożoność systemu. Nadaje się do scenariuszy obejmujących zmienność częstotliwości, przeskakiwanie częstotliwości lub zakłócenia łączy szerokopasmowych.

Wyślij zapytanie

Opis produktu

Ultraszerokopasmowy wzmacniacz mocy 100 W o dużej mocy 1000–6000 MHz i mocy 100 W

Moduł ten wykorzystuje technologię GaN, osiągając o 30% mniejsze rozpraszanie ciepła niż LDMOS przy równoważnej mocy 100 W, osiągając naprawdę wysoką moc i niskie rozpraszanie ciepła, wydłużając w ten sposób żywotność modułu. Co więcej, dodaliśmy do płytki drukowanej ochronę temperaturową, ochronę obciążenia, ochronę przed przepięciem i ochronę przed przesterowaniem, eliminując potrzebę stosowania zewnętrznych funkcji ochronnych i znacznie zwiększając wydajność operacyjną.

W przeciwieństwie do konwencjonalnych częstotliwości wąskopasmowych, ultraszerokopasmowe (1000-6000 MHz) wymagają wyższych standardów technicznych i jakości komponentów, aby osiągnąć swoje ultraszerokopasmowe, dużej mocy i wysokiej niezawodności cechy. Ultraszerokopasmowy wzmacniacz mocy 1000-6000 MHz i mocy 100 W wykazał wyjątkową wydajność w nowoczesnej komunikacji wielopasmowej, testach EMC, walce elektronicznej i systemach przeciwdronowych.

Specyfikacja wzmacniacza mocy 1000-6200 MHz 100 W (TC = 25 ℃)

NIE.	Opis	Symbol	Min	Typ		Maks	Jednostka	Uwaga
1.	Częstotliwość robocza	BW	1000			6200	MHz
2.	Moc wejściowa	Szpilka		2			dBm
3.	Moc wyjściowa CW	Ps	50.5	51		52.5	dBm	Ciągła fala
4.	Zysk mocy	GP	48.5	49		50.5	dBm	@ Pin=2 dBm
5.	Płaskość wzmocnienia mocy	△Gp		±1,5			dB	@ Pin=2 dBm
6.	Utrata sygnału wejściowego	S11		-15			dB
7.	Napięcie robocze	Vdc	28	28		32	V
8.	Bieżące zużycie	A		17		21.5	A	@ Pout = 110 ~ 180 W
9.	Wejście złącza RF		SMA, kobieta

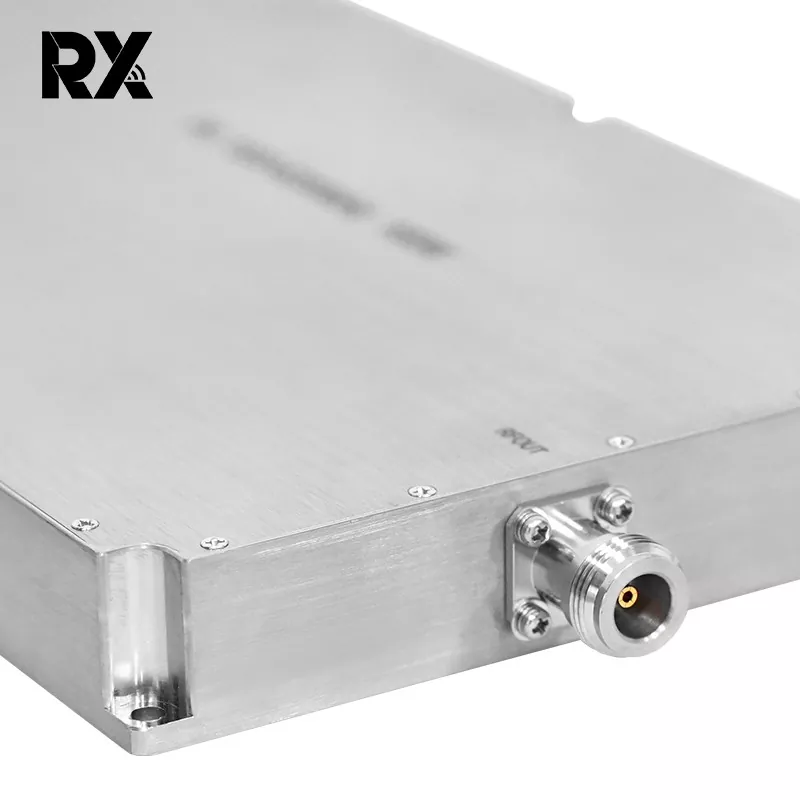

10.	Wyjście złącza RF		N. Kobieta
11.	Waga			1.9		2	Kg
12.	DługośćSzerokośćWysokość		25015025			mm
13.	Maksymalna moc wejściowa	PinMax	≤10			dBm

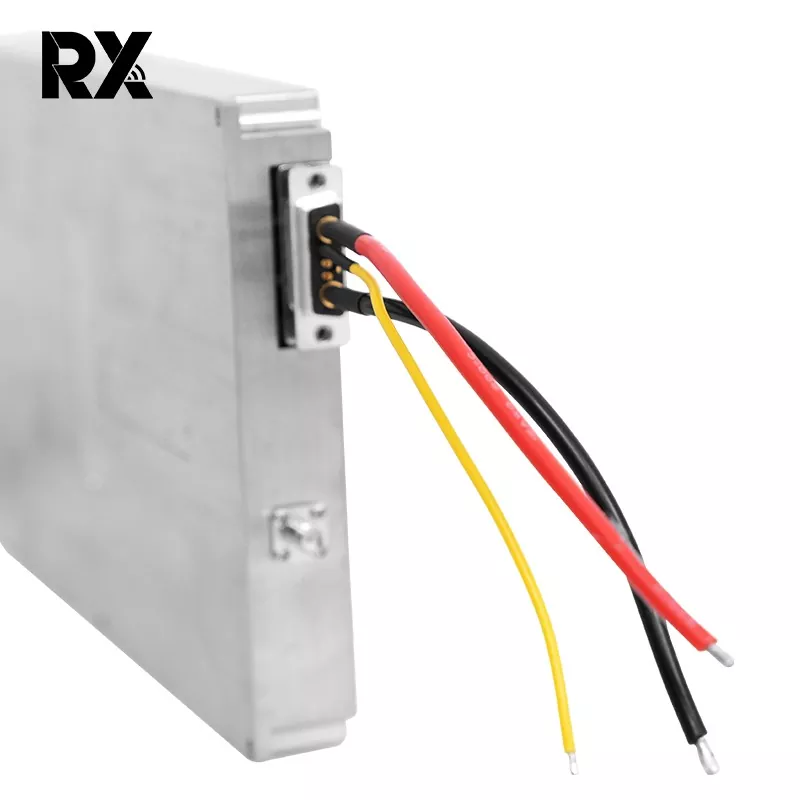

14.	Definicja interfejsu (7W2 Kobieta)	VDD	A1		28 V prądu stałego
		GND	A2		Grunt
		Zabezpieczenie nadprądowe	2		Normalna praca: 0 V Zabezpieczenie nadprądowe: +5V			Zabezpieczenie nadprądowe @ 25A
		Ochrona przed przegrzaniem	2		Normalna praca: 0 V Zabezpieczenie przed przegrzaniem: + 5 V			Nadmierna temperatura
		Włączać	3		5V~Vdd:WŁ 0 V: WYŁ			ochrona @ 100 ℃
		GND	4		Grunt
		Państwo	5		Normalna praca: 0 V Ochrona stanu: +5V
