Ultraszerokopasmowy system RF ze wzmacniaczem mocy 4–8 GHz i mocy 50 W w paśmie C

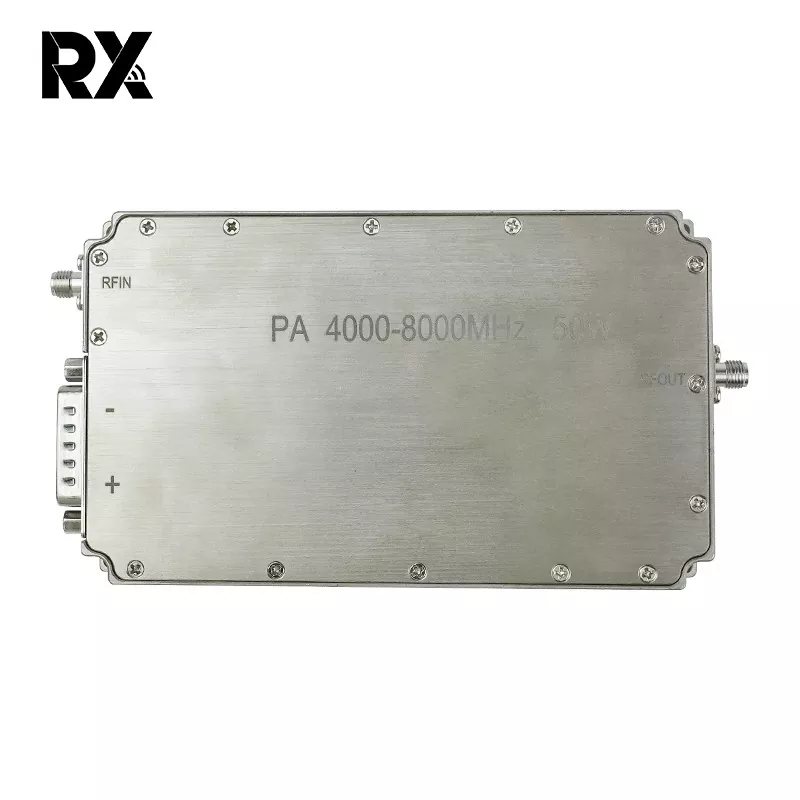

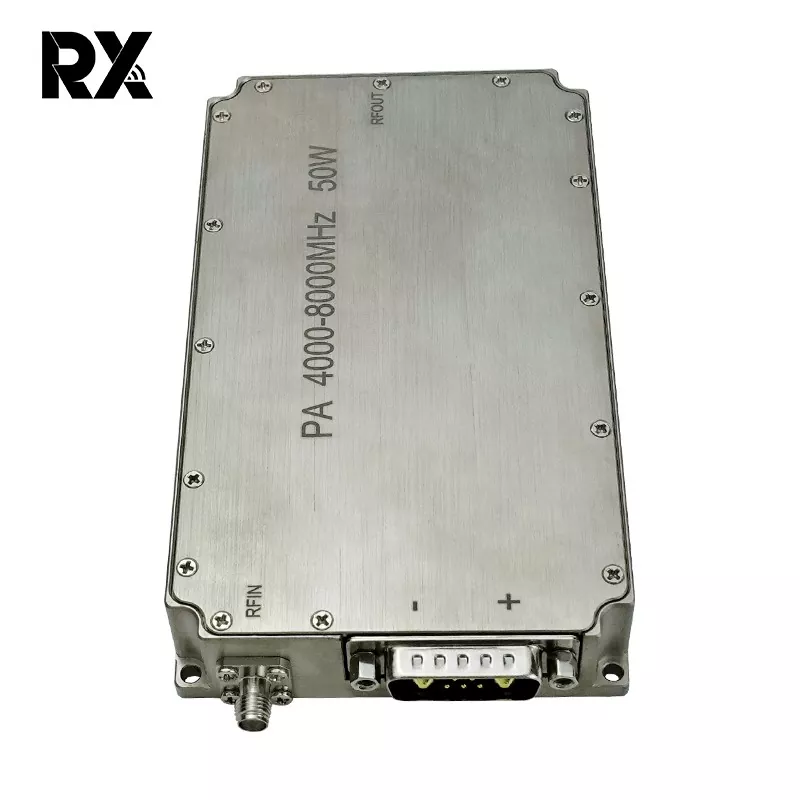

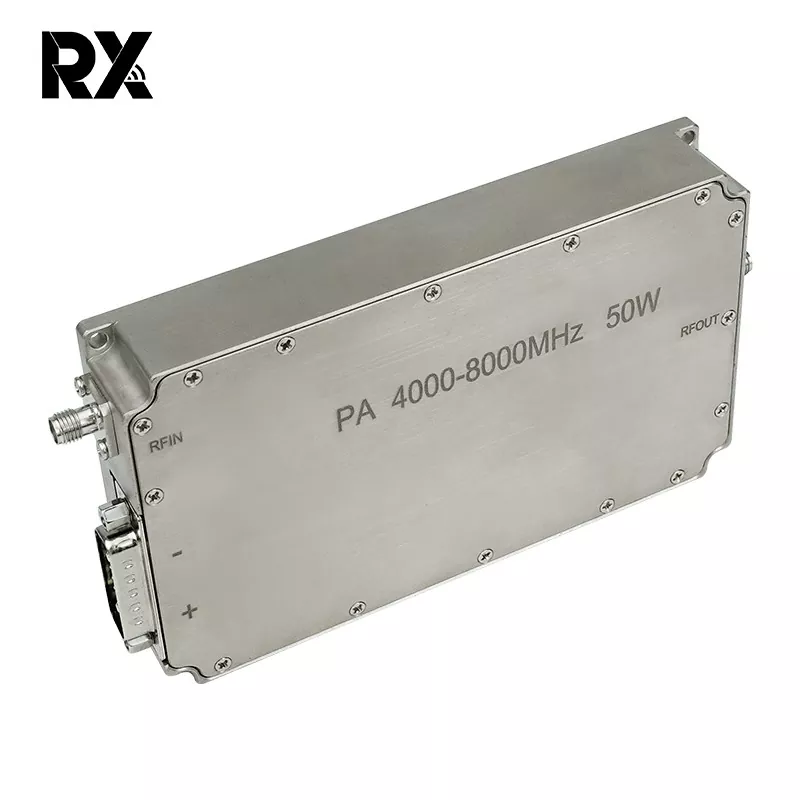

Ten szerokopasmowy wzmacniacz mocy o mocy 50 W to wysokowydajny moduł RF przeznaczony do zastosowań wymagających solidnej mocy wyjściowej w zakresie częstotliwości od 4 GHz do 8 GHz. Wykorzystując zaawansowaną technologię GaN (azotek galu), zapewnia wysoką gęstość mocy, doskonałą wydajność i niezawodną liniowość w szerokim paśmie chwilowym. Wzmacniacz zaprojektowano z myślą o stabilności, trwałości i stałej wydajności w wymagających środowiskach.

Wyślij zapytanie

Opis produktu

Kluczowe funkcje

Wydajność łącza szerokopasmowego: Płynnie działa w pełnym spektrum od 4 GHz do 8 GHz (pasmo C) bez konieczności przełączania pasma.

Wysoka moc wyjściowa: zapewnia typową nasyconą moc wyjściową wynoszącą co najmniej 50 W (47 dBm) w całym paśmie.

Wysokie wzmocnienie: charakteryzuje się typowym wzmocnieniem małego sygnału wynoszącym 50 dB (minimum), zapewniając skuteczne wzmocnienie sygnału ze źródeł małej mocy.

Doskonała płaskość wzmocnienia: Utrzymuje doskonałą płaskość wzmocnienia, typowo ± 1,5 dB w całym zakresie częstotliwości, zapewniając jednolitą wydajność.

Wysoka wydajność: obejmuje konstrukcję o wysokiej wydajności, zwykle osiągającą 30% sprawności dodanej mocy (PAE), zmniejszając obciążenie termiczne i zużycie energii prądu stałego.

Solidna wydajność liniowa: oferuje wysoki punkt kompresji 1 dB (OP1dB), zwykle > 47 dBm, obsługując zarówno wzmocnienie liniowe, jak i nasycone dla różnych schematów modulacji.

Zintegrowana ochrona i kontrola: Zawiera wszechstronne funkcje bezpieczeństwa: zabezpieczenie przed odwrotnym napięciem, wyłączenie z powodu nadmiernej temperatury i zabezpieczenie przed przeciążeniem wyjścia/zabezpieczenie VSWR. Standardowy interfejs analogowy do kontroli odchylenia, włączania/wyłączania (TTL) i monitorowania stanu.

Zarządzanie temperaturą: Zaprojektowane z wydajnym systemem chłodzenia płyty bazowej, aby zapewnić niezawodną pracę w warunkach pełnego obciążenia. Zakres temperatur obudowy operacyjnej: -40°C do +85°C.

Wzmocniona konstrukcja: umieszczona w solidnej, hermetycznie zamkniętej metalowej obudowie zapewniającej doskonałe ekranowanie i odporność na warunki środowiskowe, odpowiednia do zastosowań wojskowych, lotniczych i przemysłowych.

NIE.	Opis	Symbol	Min	Typ	Maks	Jednostka	Uwaga
1.	Częstotliwość robocza	BW	4000		8000	MHz
2.	Moc wejściowa	Szpilka		0		dBm
3.	Moc wyjściowa CW	Ps	47	48.5	49.5	dBm	Ciągła fala
4.	Zysk mocy	GP	47		49.5	dBm	@ Pin=0 dBm
5.	Płaskość wzmocnienia mocy	△Gp		±1,5		dB	@ Pin=0 dBm
6.	Małe wzmocnienie sygnału	G	49	50.5	52	dB	@ Pin=-5dBm
7.	Mała płaskość wzmocnienia sygnału	△G		±2		dB	@ Pin=-5dBm
8.	Utrata sygnału wejściowego	S11		-15		dB
9.	Napięcie robocze	Vdc	28	28	32	V
10.	Bieżące zużycie	A		6	8	A	@ Pout=50~90W
11.	Temperatura pracy		-40 ℃ ~ + 50 ℃
12.	Wejście złącza RF		SMA, kobieta
13.	Wyjście złącza RF		SMA, kobieta
14.	Waga			0.439	0.50	Kg
15.	DługośćSzerokośćWysokość		1348022			mm
16.	Moc wejściowa	PinMax	-5		5	dBm

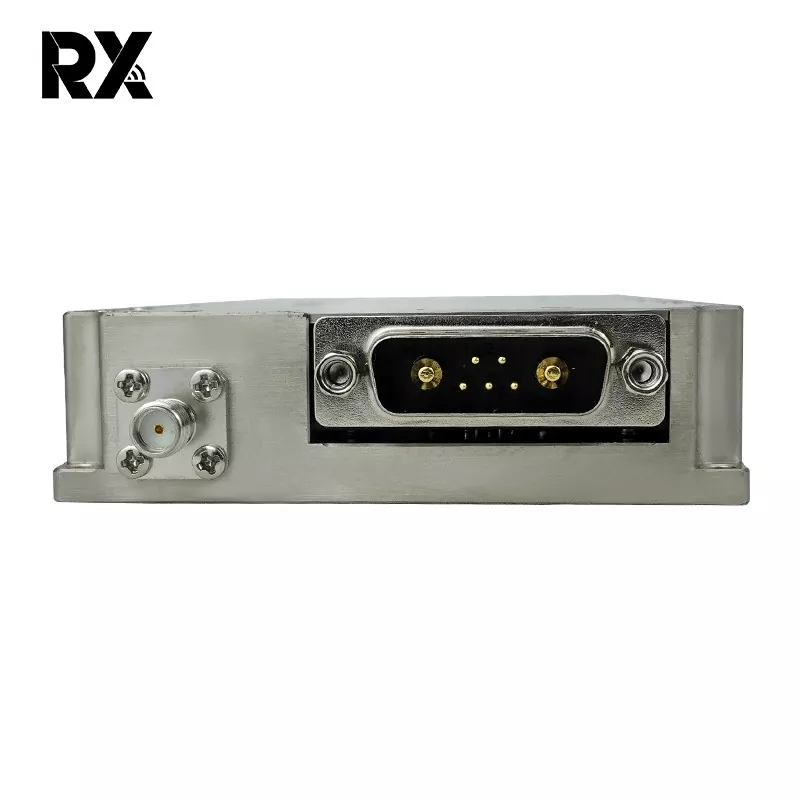

17.	Definicja interfejsu (7W2 Kobieta)	VDD	A1	Grunt
		GND	A2	28 V prądu stałego
		Aktualny sens	1	Napięcie analogowe w odniesieniu do prądu modułu przy 100 mV/A
		Wyczucie temperatury	2	Napięcie analogowe w odniesieniu do temperatury modułu przy 10 mV/℃
		Włączać	3	Włącz wzmacniacz			Włącz wzmacniacz: poziom logiczny TTL (3,3 V) （Wewnętrznie ściągnięty nisko）
		GND	4	Grunt
	Ogólny wymiar	Notatka: 1. Wymiary całkowite służą wyłącznie celom informacyjnym; 2. Rozmiar można odpowiednio zwiększyć lub zmniejszyć zgodnie z wymaganiami klienta; 3、 Pozycje interfejsu wejściowego, interfejsu wyjściowego i interfejsu zasilania można zmieniać zgodnie z rzeczywistymi potrzebami klientów;
